我公司成功研发具有国际先进水平的高科技电缆输送导轮
新闻来源:    点击数:5234    更新时间:2017-4-30
* 概述:   我国在电缆敷设工程中,目前仍停留在初放型。主要采用三种方式。

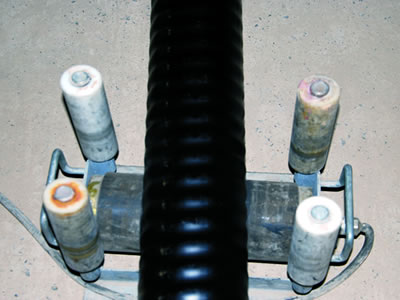

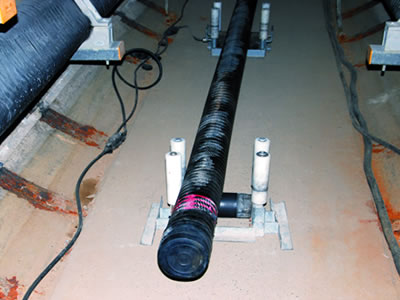

  一依靠人力。二靠拖拉牵引机。三靠把电揽夹或压紧的方式放在履带式或压轮式。滚轴等输送机,电缆容易变形,内部结构受到损伤。针对目前我国电揽敷设工程的落后状况。我公司经过二年的调查和研究。设计了一款 微型变频电揽输送导轮。根本性的改变了电揽敷设方按。即把电揽放在电动机转动的外壳上。在通过电揽自重产生一定的扭力。象似输送带的形式通过视频监控数据监测。无级变速,全自动的把电揽输送到任何地方。



产品特点:

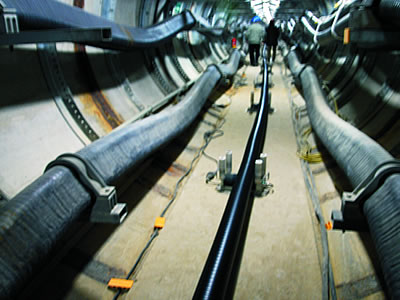

1、适用范围,坑道,隧道。大型电站,地铁。特别是22万伏和50万伏电揽敷设工程。

2、大截面的电揽敷设最大1500m2-2500m2,电揽直径从 120mm250mm。是世界一流的大截面输送方式,填补了国内空白。

3、电揽长距离的输送,大大提高了工作效率,电揽输送可一次性按配置一公里二公里三公里甚至更长距离。可与任何电揽输送设备匹配。无缝隙对接。

4、该电揽输送导轮体积小重量轻,是目前世界上较轻便的输送机,施工方便。大大提高了劳动生产力,可减少施工人员是以往的三分之一。

5、施工品质较高,由于电揽完全采用自然输送,顺势敷设。在输送电揽的过程中,电揽不受任何外力束缚。不会对电揽产生任何损伤。工程品质高。安全又可靠。

6、整个电揽敷设过程通过无线电话,在视频监控数据监测。达到了国际上电揽敷设工程的较高水平。


主要技术参数:
额定电压 220/220V
额定频率 60/50Hz
额定电流 0.38/.42A
额定功率 40W
电缆规格 4P三组
绝缘等级 E
速 度 7m/min(倒 · 顺)
质 量 15kg


主要产品配置:
方案一:(一公里电缆输送机的配置组合)
1、导轮200台(设置5米一台,也可增加到6米一台)
2、控制分站,控制分站下设5组。每组为10台导轮,分站可单独控制50只导轮,也可与总控联动或摇控联动,一公里电缆输送配置三只分控站。
3、总控系统
  总控系统控制整个施工设备,其中包括三个分控站,20组导轮即200台导轮。
  总控系统还配置了有线广播和对讲模块。可及时勾通和处理施工中的问题,同时还添加了整个施工现场的无死角,不间断的视频监视系统,便于管理和施工状态信息保存。
4、电缆
A、输送机插座电缆40根
B、100米10mm2接入主电缆1根
C、300米16mm2连接主电缆4根
5、电话机或对讲机,每公里电缆输送机配置4台电话机或对讲机,视频探头可根据工况配置。

方案二:(二公里电缆输送机的配置组合)
1、导轮400台(设置5米一台,也可增加到6米一台)
2、控制分站,控制分站下设10组。每组为10台导轮,分站可单独控制50只导轮,也可与总控联动或摇控联动,二公里电缆输送配置六只分控站。
3、总控系统
  总控系统控制整个施工设备,其中包括三个分控站,40组导轮即400台导轮。
  总控系统还配置了有线广播和对讲模块。可及时勾通和处理施工中的问题,同时还添加了整个施工现场的无死角,不间断的视频监视系统,便于管理和施工状态信息保存。
4、电缆
A、输送机插座电缆40根
B、100米10mm2接入主电缆1根
C、300米16mm2连接主电缆4根
5、电话机或对讲机,每公里电缆输送机配置4台电话机或对讲机,视频探头可根据工况配置。

方案三:(三公里电缆输送机的配置组合)
1、导轮600台(设置5米一台,也可增加到6米一台)
2、控制分站,控制分站下设5组。每组为10台导轮,分站可单独控制50只导轮,也可与总控联动或摇控联动,一公里电缆输送配置三只分控站。
3、总控系统
  总控系统控制整个施工设备,其中包括九个分控站,60组导轮即600台导轮。
  总控系统还配置了有线广播和对讲模块。可及时勾通和处理施工中的问题,同时还添加了整个施工现场的无死角,不间断的视频监视系统,便于管理和施工状态信息保存。
4、电缆
A、输送机插座电缆40根
B、100米10mm2接入主电缆1根
C、300米16mm2连接主电缆4根
5、电话机或对讲机,每公里电缆输送机配置4台电话机或对讲机,视频探头可根据工况配置
